SOME/IP Service Discovery 原理与工程实践
一、什么是 SOME/IP SD？
SOME/IP SD (Service Discovery) 是 AUTOSAR 定义的一种基于 IP 网络的服务发现协议，是 SOME/IP 协议族的重要组成部分。
它的目标是：
让软件组件 SWC 在不预知对方 IP/端口的情况下，能够在运行时动态发现服务并实现通信绑定。
📦 SD 解决了什么？
- 动态获取服务的地址和端口
- 接收服务状态改变通知（提供中 / 未提供）
- 支持 Client 主动搜索服务 (FindService)
- 支持 Provider 先行广播服务 (OfferService)
- 支持事件组订阅与 TTL 保活机制
🔗 应用场景
- ECU 动态上线 / 下线切换
- 多 Client 相互竞争服务实例
- 路由 / 软件控制器 / ADAS 实时组织
- TTL 控制通信生命周期
🧠 核心特性
| 功能 | 说明 |
|---|---|
| 服务发现 | FindService / OfferService |
| 订阅组织 | SubscribeEventGroup / ACK |
| 基于 UDP | 使用组播和点播 |
| ECU 通用 | IP + 服务性架构 |
| RTE 系接 | RTE 调用自动调用 SD |
🗺 工作流程简图
Provider: OfferService → 广播服务
Client : FindService → 搜索服务
Provider: OfferService → 响应
Client : Subscribe → 订阅事件
Provider: ACK + Data → 确认 + 常规推送💬 一句话总结
“SOME/IP SD 是软件服务分布和动态绑定的基础，使 Client 无需预置 IP 也能自动联系服务。”
二、协议格式 & 组成
SOME/IP SD 使用 UDP 30490 端口，消息结构：
+--------------------+
| SOME/IP Header |
| Protocol ID = 0xFFFF
+--------------------+
| SD Header |
| Entries[] |
| Options[] |
+--------------------+- Entry：表达动作意图 (Offer, Find, Subscribe)
- Option：配置结构 (IP, Port, TTL, Config)
三、正常通信流程
[Provider]
→ OfferService (multi-cast)
[Client]
→ FindService (multi-cast)
[Provider]
→ OfferService (response)
[Client]
→ SubscribeEventGroup (uni-cast)
[Provider]
→ ACK + push event periodically⏱ Provider 与 Client 的交互时序图（文字示意）
Provider Client
| |
|---OfferService->| (多播)
| |
|<--FindService---| (多播)
|---OfferService->| (回应)
|<--Subscribe------| (点播订阅)
|---ACK----------->| (确认)
|=== 事件推送周期性发送 ===>四、Provider 与 Consumer 状态机模型

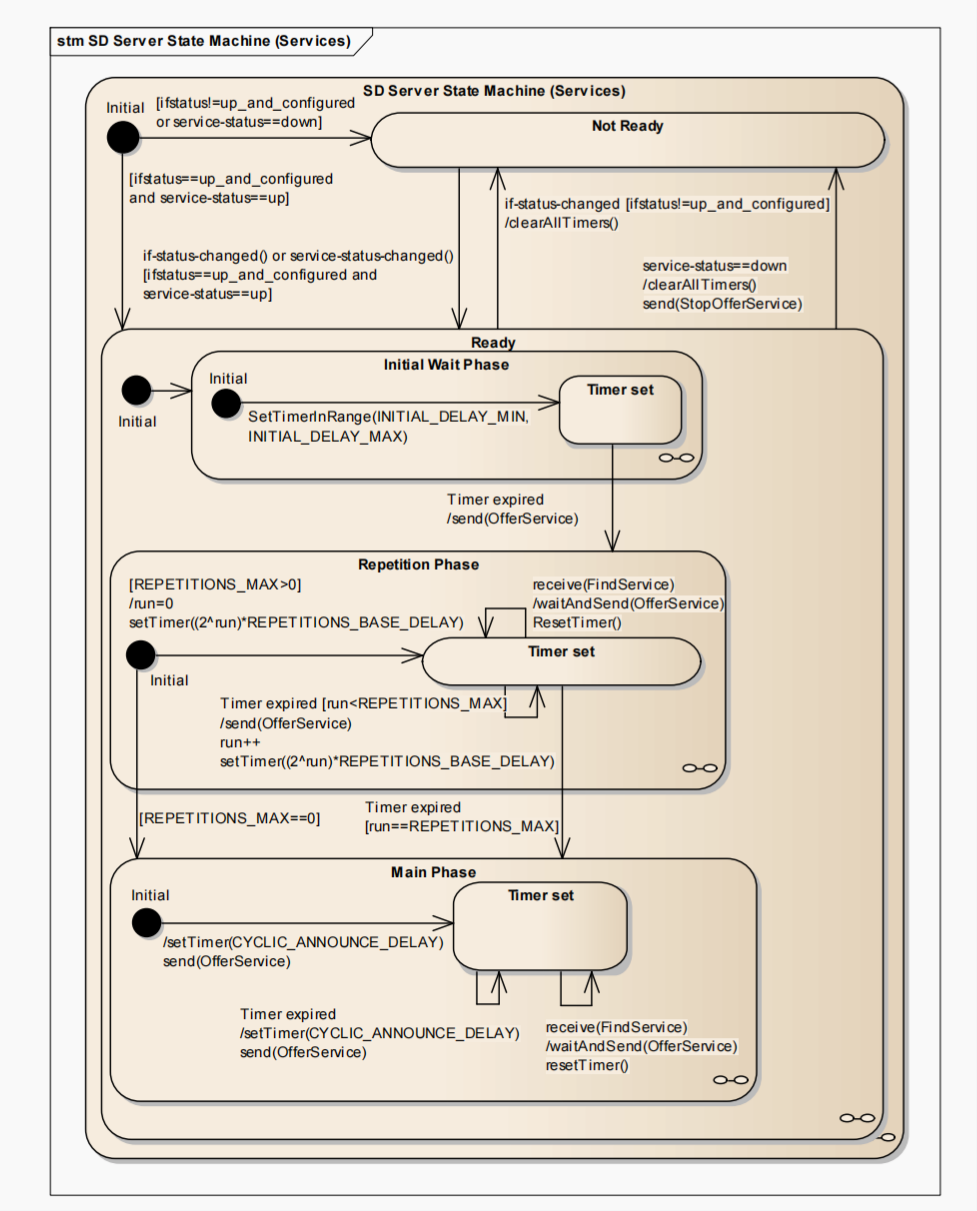

✅ Provider 状态机结构图
该图展示了 Provider 所经历的 4 个典型状态：
- Not Ready
- Initial Wait Phase
- Repetition Phase
- Main Phase（AVAILABLE）
每个状态通过定时器或接收报文事件进行转换，OfferService 报文会在不同阶段以不同频率发送。

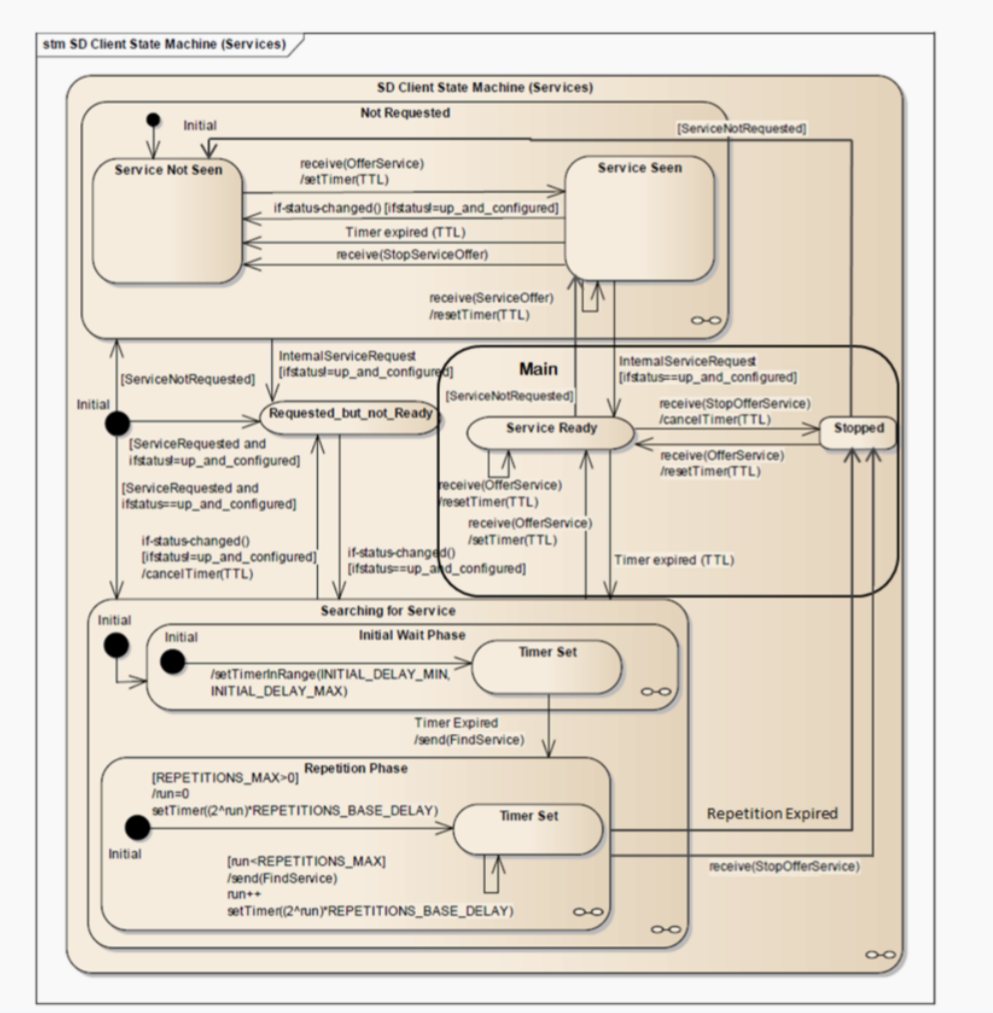

✅ Consumer（Client）状态机结构图
Client 状态机结构较复杂，包含服务未见、搜索中、已见、订阅中、已订阅、停止等状态，核心转换基于：
- 是否收到 OfferService
- TTL 是否过期
- 是否完成订阅/取消订阅行为
这些状态图清晰呈现了 AUTOSAR SOME/IP SD 协议在实际运行中的时序机制与控制逻辑。
✅ Provider 状态机
| 状态 | 描述 |
|---|---|
| DOWN | 服务未初始化或未就绪 |
| INITIAL_WAIT | 等待广播窗口开始 |
| REPETITION | 重复广播 OfferService |
| AVAILABLE | 开始接受订阅请求，定期推送事件 |
✅ Consumer（Client）状态机
| 状态 | 描述 |
|---|---|
| INIT | 启动后准备寻找服务 |
| WAIT_FOR_OFFER | 已发送 FindService，等待回应 |
| SUBSCRIBED | 成功订阅事件组，处于活跃状态 |
| REFRESH | 正在续订以保持 TTL 不失效 |
工具如 Wireshark 抓包可见每次状态跳转时对应的 SD 报文（Entry 类型 + Option 地址）
五、实际 SubscribeEventGroup 抽象
| 字段 | 示例 | 含义 |
|---|---|---|
| Service ID | 0x1234 | 服务唯一标识 |
| Instance ID | 0x0001 | 服务实例 ID |
| EventGroup ID | 0x8001 | 要订阅的事件组 |
| TTL | 5s | 订阅有效期 |
| Endpoint | 192.168.0.10:30500 | 接收推送的地址 |
六、协议细节 & 行为解析
📑 SD 报文类型概览（AUTOSAR 官方定义）
根据 AUTOSAR SD 规范文档中的 Table 5.2，Entry 的语义由 EntryType 字段和 TTL 字段共同决定。下表是官方支持的报文类型组合：
| EntryType | 十六进制 | TTL > 0 （正常行为） | TTL = 0 （终止行为） |
|---|---|---|---|
| 0 | 0x00 | FindService | ✖️（不支持 TTL=0） |
| 1 | 0x01 | OfferService | StopOfferService |
| 2 | 0x02 | SubscribeEventGroup | StopSubscribeEventGroup |
| 3 | 0x03 | SubscribeEventGroupAck | SubscribeEventGroupNack |
📌 注：TTL = 0 仅在 EntryType ≠ 0x00 的情况下有效，用于表示“释放”或“拒绝”类行为。FindService 是 Client 主动查找服务的行为，其 TTL 字段始终无效。
该表定义了 SD 报文在实际通信中支持的行为类型，是理解服务提供/发现/订阅/释放等动作的根本依据。
SOME/IP SD 报文中的行为由 EntryType 和 TTL 联合决定，标准定义如下：
| TTL 条件 | EntryType (十六进制) | 报文类型 | 描述 |
|---|---|---|---|
| TTL > 0 | 0x00 | FindService | Client 查找服务 |
| TTL > 0 | 0x01 | OfferService | Provider 提供服务 |
| TTL > 0 | 0x02 | SubscribeEventGroup | Client 请求订阅事件组 |
| TTL > 0 | 0x03 | SubscribeEventGroupAck | Provider 确认接受订阅 |
| TTL = 0 | 0x01 | StopOfferService | Provider 停止提供服务 |
| TTL = 0 | 0x02 | StopSubscribeEventGroup | Client 取消事件组订阅 |
| TTL = 0 | 0x03 | SubscribeEventGroupNack | Provider 拒绝订阅请求 |
📌 注意：EntryType 为 0x00（FindService）报文在 TTL = 0 时无效，FindService 本身无 TTL 字段。
🧹 服务释放机制（Unsubscribe / Stop Offer）
SOME/IP SD 协议通过以下两种方式完成服务释放或断开订阅：
✅ 1. Provider 停止提供服务
- Provider 可以通过发送
StopOfferServiceEntry（即将 TTL 设置为 0 的 Offer）告知所有 Client 服务下线； - 之后，Provider 进入
DOWN状态，不再接受订阅，也不再发送事件。
✅ 2. Client 主动取消订阅
- Client 可以发送一个带 TTL = 0 的
SubscribeEventGroup报文，表示取消订阅； - Provider 接收后应停止向该 Client 推送事件。
📌 这两个机制可用于系统下电、网络退出或软件模块重启时的服务注销，保持网络资源清洁。
🔁 OfferService 报文的发送时机
即使 Client 已完成订阅，Provider 仍会继续发送 OfferService 报文，但发送频率随状态机阶段变化：
- 在 REPETITION 状态：Provider 会在启动阶段快速多次发送 Offer，用于确保所有潜在 Client 能收到服务信息；
- 在 AVAILABLE 状态：Provider 以较长周期（通常每 5 秒或更长）继续广播 OfferService，用于支持新加入网络的 Client完成绑定；
- Provider 并不会因为某个 Client 已订阅而停止 Offer，它是“面向所有潜在 Client”的广播机制。
🔍 Client 的 FindService 触发时机
- Client 启动后进入
INIT状态，会立即发送 FindService 报文，主动寻找目标服务； - 若在一定时间内未收到 Provider 的 Offer（即超时），Client 会周期性重发 FindService，直到收到有效 Offer；
- 一旦 Client 完成了订阅并进入 SUBSCRIBED 状态，按照标准规范，它将不再发送 FindService 报文，而是通过定期重新 Subscribe 来维持服务绑定。
📌 所以：FindService 是 Client 在发现阶段使用的唯一探测方式，完成订阅后其功能由订阅续期机制替代。
- TTL 表示订阅有效时长 (sec)
- Client 必须在 TTL 到期前重新 Subscribe
- Provider 如未收到续订，则退出推送
七、实战故障排查
| 环节 | 问题 |
|---|---|
| Subscribe 失败 | TTL = 0 ／ Option 配置错误 |
| 未收接事件 | Provider 未处于 Main Phase（未启用周期推送）或未正确触发事件发送逻辑 |
| ACK 遗失 | 端口错误 ／ IP 错误 |
| Wireshark 抓包 | udp.port == 30490 筛选 |
八、与 AUTOSAR RTE 组成
通常配置于 .arxml 中，并由 RTE 生成 API：
Application SWC
↓ RTE
SOME/IP Adapter
↓
SOME/IP + SD Stack (UDP/IP)九、结论
| 组件 | 角色 |
|---|---|
| SD 协议 | 服务发现 / 绑定机制 |
| Entry | 操作意图（Offer / Find / Sub…） |
| Option | 网络参数 (IP / TTL / Port) |
| TTL 机制 | 维持订阅有效性 |
| Provider | 提供服务，推送事件 |
| Client | 订阅服务，解析回复 |
